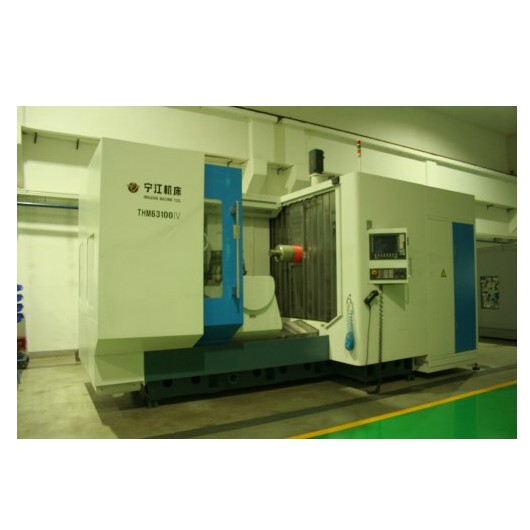

THM63100IV
产品简介:

机床主要用途:
      THM63100IV精密卧式五轴加工中心标准配置为五轴五联动机床。
      本机床为高效率、高柔性的卧式五轴加工中心,具有直线、圆弧和螺旋插补等功能。
      本机床标准配置带可倾回转工作台。可选配工件检测系统、刀具检测系统以及相应的数控系统,可对工件位置尺寸等进行自动测量,并能检测刀具的磨损或破损情况,实现刀具寿命管理。
      根据用户需要,还可订货供应:刀柄、刀具、刀柄虎钳、方箱式固定器、角式固定器,机外对刀仪,视窗等附件和有关电气附件。
      本机床在工件一次装夹后,可完成钻、镗、铰、攻丝、铣和轮廓的粗、精加工。

序号

项 目

THM63100IV

单位

1

托盘工作台尺寸(长×宽)

1000×1000

mm

2

最大工件直径

1100

mm

3

最大工件高度

1300

mm

4

立柱X坐标(纵向)行程

1300

mm

5

主轴箱Y坐标(垂直方向)行程

1000

mm

6

托板工作台Z坐标(横向)行程

1100

mm

7

主轴转速

20-5000

r/min

8

主轴转速(选购)

20-6000

r/min

9

主轴转速(选购)

20-8000

r/min

10

主轴转速(选购)

20-12000

r/min

11

刀库容量

40

12

X、Y、Z轴直线检测

直线光栅尺

-

13

X、Y、Z坐标双向定位精度

0.008

mm

14

X、Y、Z坐标单向重复定位精度

0.004

mm

15

B轴连续分度工作台定位精度

8

16

B轴连续分度工作台重复定位精度

5
